[DI] Wymiana tłoczków i klocków hamulcowych Discovery 300tdi

Wpisany przez Michał Kujawa
piątek, 10 grudnia 2010 00:52
Normal 0 21 false false false MicrosoftInternetExplorer4

Gdy nasze tylne klocki zużywają się zbyt szybko, a przy ich wymianie zauważyliśmy, ze tłoczki bardzo ciężko się poruszają to znak że powinniśmy wymienić tłoczki w zacisku.



Niezbędne okażą się:



Narzędzia:

Klucz do rur

Szczotka stalowa

Klucz nasadowy 13 mm 12-kątny

Klucz 11 mm może być płaski

I inne pierdoły które jednak na pewno mamy np. kombinerki.



Materiały:

4 tłoczki do zacisków tylnych   tył:  part   606696  przód: part 606683

Komplet uszczelek na 4 sztuki   przód i tył: part   AEU1547



Polecane nowe klocki tył: (SFP500190), przód  (STC9191 lub STC9190)

oraz set montażowy do nich, czyli blaszki i zawleczki tył: (STC8574)

Normal 0 21 false false false MicrosoftInternetExplorer4

przód nie wiem, ale któreś z tych: (STC8575  STC8576  RTC5001)



Przez cały czas trwania operacji pamiętamy o uzupełnianiu płynu hamulcowego (dot4) w zbiorniczku wyrównawczym, a teraz już:



Krótko i zwięźle:

1. Odkręcamy koło i patrzymy co tam się znajduje:

alt



Normal 0 21 false false false MicrosoftInternetExplorer4

2. Po krótkim potraktowaniu szczotką stalową to cos przypomina już zacisk.

alt


Normal 0 21 false false false MicrosoftInternetExplorer4

3.Wyjmujemy zawleczki (1) i blaszki (2) trzymające klocki.

alt


Normal 0 21 false false false MicrosoftInternetExplorer4

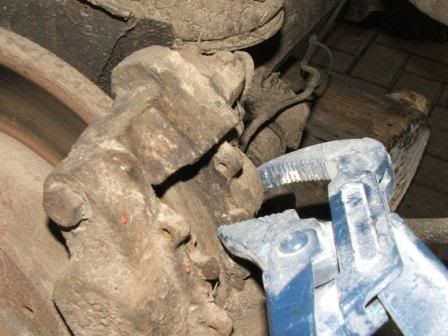

4.Używając np. klucza do rur „odciągamy” klocki od tarczy, tym samym wduszamy tłoczki do zacisku.

alt
alt


Normal 0 21 false false false MicrosoftInternetExplorer4

5.Kluczem nasadowym 13 ale nie 6-kątnym ale 12-kątnym odkręcamy 2 śróby(3) z tył zacisku, które przytwierdzają ów zacisk do mostu.

alt


Normal 0 21 false false false MicrosoftInternetExplorer4

6.Oby dwa tłoczki mamy wduszone. Teraz prosimy Kolegę, mamę, żonę czy kogo tam mamy pod ręką, aby Pompował pedałem hamulca. On pompuje, a my przedstawionym już wcześniej kluczem do rur trzymamy jeden tłoczek tak, aby się nie wysuwał z zacisku. Obserwujemy jak wysuwa się 2 tłoczek no i w końcu wyskakuje. Nie jest to niebezpieczne. Po wyskoczeniu tłoczka odkręcamy rurkę doprowadzającą płyn do zacisku(4) i uzupełniamy płyn w zbiorniczku wyrównawczym.

alt



Normal 0 21 false false false MicrosoftInternetExplorer4

7. Bierzemy zacisk na warsztat wywalamy stare uszczelki i czyścimy miejsce gdzie umieścimy nowy tłoczek. Robimy to z należytą dokładnością i starannością. Czyścimy również miejsca gdzie będą nowe uszczelki (5,6).

alt


Normal 0 21 false false false MicrosoftInternetExplorer4

8. Porównanie:

alt


Normal 0 21 false false false MicrosoftInternetExplorer4

9. Bierzemy uszczelkę „tą węższą”, która ma nacięcie od wewnętrznej strony, oraz blaszkę z paczuszki i składamy. Uszczelka wchodzi w środek blaszki.

alt
alt


Normal 0 21 false false false MicrosoftInternetExplorer4

10.Szerszą uszczelkę umieszczamy w rowku wykonanym bardziej w środku tzn numer (5) z punktu 7., a blaszkę wraz z uszczelką węższą umieszczamy w rowku bardziej na zewnątrz czyli nr 6 z punktu 7.

alt


Normal 0 21 false false false MicrosoftInternetExplorer4

11. Po zainstalowaniu uszczelek zwilżamy je płynem hamulcowym łapiemy w dłoń nowy tłoczek, który również smarujemy płynem hamulcowym i delikatnie wciskamy go palcami na swoje miejsce. Powinien wejść lekko i bez znacznych oporów. Pierwszy tłoczek załatwiony.

alt


Normal 0 21 false false false MicrosoftInternetExplorer4

12. Ponownie przykręcamy rurkę nr 4 z punktu 6. i tym razem trzymamy nowo osadzony tłoczek kluczem do rur, a ktoś pompuje pedałem hamulca i wyskakuje nam drugi tłoczek. Z nim postępujemy analogicznie.

13 . Po zakończeniu prac nad drugim tłoczkiem przykręcamy zacisk 2 śróbami, przykręcamy rurkę(przewód hamulcowy)(4) i wkładamy klocki blaszki i zawleczki.

alt


Normal 0 21 false false false MicrosoftInternetExplorer4

14. Odpowietrzamy hamulce.

 Do tego również najlepiej mieć pomocnika. Pomocnik pompuje pedałem hamulca (wdusza go) 5 razy po czym pedał hamulca wdusza i trzyma. W tym czasie Ty luzujesz odpowietrznik (nr 7 na poprzednim zdjęciu) kluczem 11mm i wypuszczasz pęcherzyki powietrza które się zgromadziły w zacisku , po czym zakręcasz odpowietrznik na chwilę przed momentem kiedy pedał hamulca osiągnie najniższe położenie.

Pomocnik puszcza pedał, Ty kontrolujesz poziom płynu w zbiorniczku, po czym zaczynacie od nowa, czyli pomocnik pompuje potem przytrzymuje ty wypuszczasz powietrze itd. Powtarzacie tę czynność tak długo, aż z odpowietrznika będzie leciał tylko czysty płyn bez żadnych pęcherzyków powietrza.

15 Gotowe teraz można zabrać się za drugie koło.



Co do wymiany tłoczków z przodu operacja identyczna, tylko kupujemy inne tłoczki, ponieważ te z przodu mają identyczną średnicę ale są dłuższe.

 Pogoda jak widać nie rozpieszczała

alt

Wszelkie uwagi mile widziane.
