[All] Wyłącznik w kabinie do hebla wyciągarki pod maską

Wpisany przez Skolioza
niedziela, 21 czerwca 2015 21:22

Podobno hebel pod maską to kiepskie rozwiązanie
Ale po pewnych modyfikacjach czy aby na pewno?

Zdecydowałem się na hebel pod maską z kilku powodów:
- zostają oryginalne kable do windy, nie trzeba powiększać średnic ani bawić się w ciągnięcie i izolację grubych przewodów przez grodź
- hebel jest lepiej osłonięty - i od warunków atmosferycznych i przed łapami niepożądanych ciekawskich - niż zamontowany na zewnątrz

Minus oczywisty - brak dostępu do odcięcia prądu w razie niekontrolowanych historii podczas pracy wyciągarki


Aby ten minus wyeliminować, po sugestii Mishy i po wizycie w mojej kanciapie ze szpejem rowerowym powstało odcięcie sterowane z kabiny

Obrazowo:

- hebel umieszczony jest na prawym błotniku, pomiędzy zbiornikiem spryskiwacza i puszką bezpieczników Ta lokalizacja została osiągnięta na oryginalnych kablach dostarczonych wraz z wyciągarką





W ramieniu hebla nawierciłem otwór fi3 dla zamocowania linki U mnie linka ciągnięta jest dodatkowo przez element pośredni, rozwiązanie to zależne jest jednak od umiejscowienia oporu pancerza w stosunku do hebla



Opór pancerza - ja przykręciłem wykorzystując istniejące otwory mocowania Użyłem kątownika na jakim podobno wiesza się grzejniki (kształt i rozstaw otworów przypasował) Opór pancerza został zapożyczony ze starej ramy rowerowej, wystarczy jednak w tym celu blaszka z dziurką (dobieramy ją tak aby blaszka zatrzymała pancerz, ale zapewniła swobodę poruszania się linki)

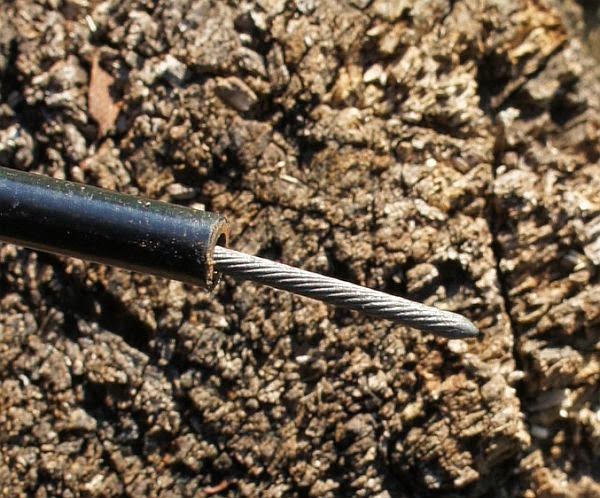

Obrazowo linka w pancerzu



W wypadku mojej lokalizacji hebla konieczne było użycie 3m linki do przerzutki (takie długie są stosowane w tandemach) i puszczenie jej ponad chłodnicą, a następnie lewym błotnikiem do miejsca,w którym przez grodź przechodzi linka otwierania maski Aby bezpiecznie przejść przez okolice wirującego wiatraka wisko linka puszczona została przez otwór w gumie oddzielającej chłodnicę od pasa przedniego



Do przejścia przez grodź użyłem otworu i uszczelki prowadzącej linkę zamykania maski Po prostu przepchnąłem w niej drugi pancerz



W kabinie - bliźniaczo do okolic hebla - potrzebujemy oporu pancerza Ja umiejscowiłem go pod rączką otwierania maski. Aby było za co pewnie złapać użyłem wieszaka hamulca rowerowego z kawałkiem taśmy tworzącym pętlę / oczko Można to oczywiście zrobić na wiele sposobów z wykorzystaniem elementów nierowerowych, ważne aby móc pewnie złapać i pociągnąć w razie potrzeby

Written by :
skolioza

Poprawiony: poniedziałek, 22 czerwca 2015 22:11
